产学研合作： 氟化PEG-PEI磁转染载体递送siRNA敲低CXCR4表达
日期：
2022-09-15
浏览次数:
230
产学研合作：
氟化PEG-PEI磁转染载体递送siRNA敲低CXCR4表达
目前，阳离子聚合物修饰的磁性纳米颗粒被广泛用于核酸递送，且利用外部磁场可以进一步提高转染效率。此外，聚乙二醇（PEG）修饰可以提高纳米颗粒的生物相容性，但PEG亦可能降低纳米颗粒被细胞摄取的效率。
现有研究表明，氟化修饰是提高纳米颗粒的细胞摄取率的有效方法。有鉴于此，东南大学研究者联合南京东纳生物科技有限公司共同开发了氟化PEG-PEI修饰的磁转染载体，可以显著提高PEG化纳米颗粒被细胞摄取和转染的效率。该研究首先制备了七氟丁酰-聚乙二醇-聚乙烯亚胺（F7-PEG-PEI, FPP），然后将其用于包覆磁性纳米颗粒（MNPs）以获得磁性纳米载体FPP@MNPs。并在4T1乳腺癌细胞系上验证了向肿瘤细胞转染siRNA以敲低CXC 趋化因子受体4（CXCR4）的表达。.
01
MNPs经过FPP修饰后，尺寸从17.27±0.32 nm增加到93.29±7.31 nm， zeta电位从-45.57 mV 增加到56.77 mV，表明 FPP 吸附在 MNP 的表面。

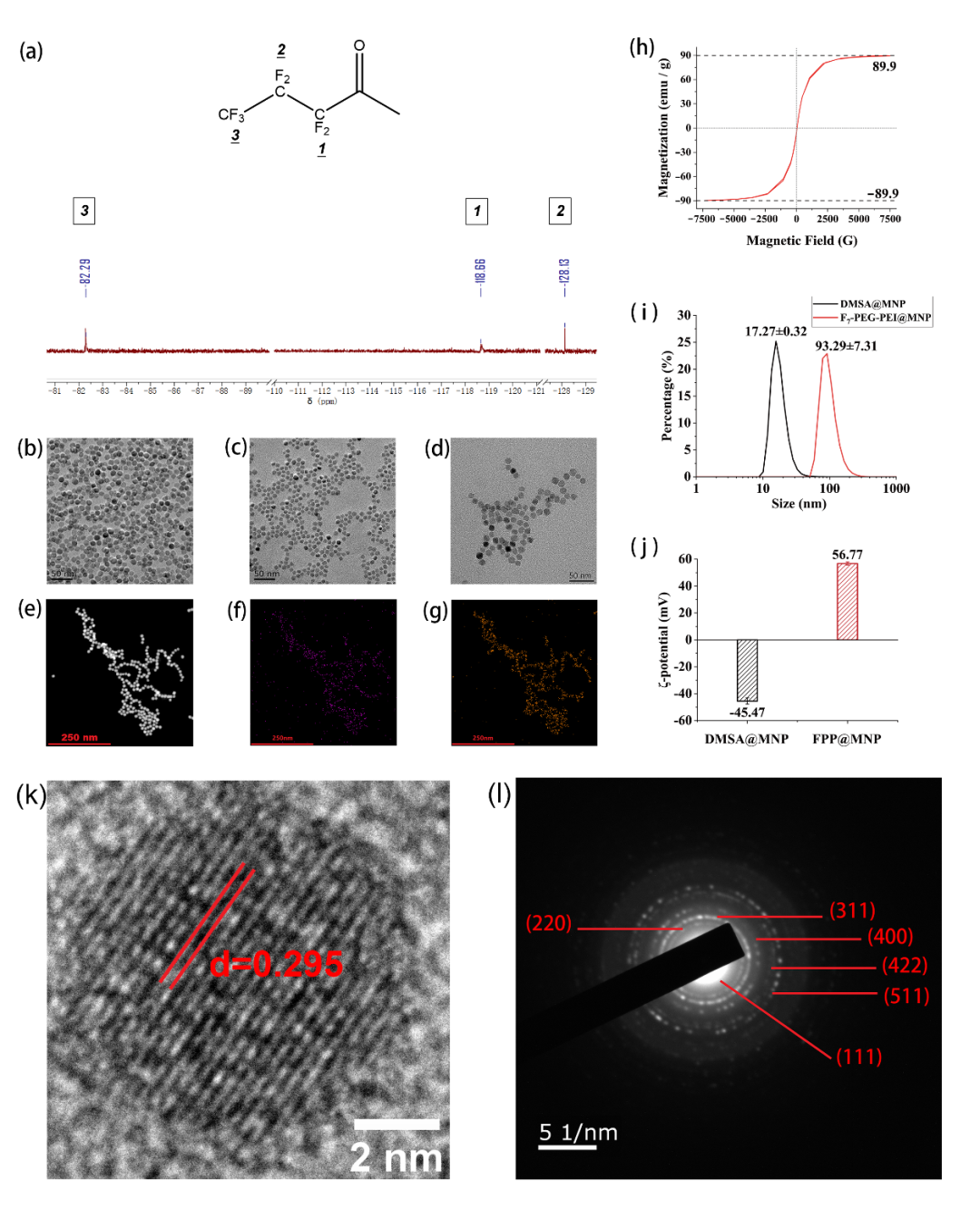

图1.(a) FPP的19F-NMR谱; (b) OA@MNP的TEM图;(c) DMSA@MNP的TEM图; (d) FPP@MNPs的TEM图; (e) FPP@MNPs 的HAADF图像; (f) FPP@MNPs的F元素分布;(g) FPP@MNPs的Fe元素分布; (h) MNP的磁化曲线; (i) DMSA@MNP 和 FPP @MNP 的水动力尺寸; (j) DMSA@MNP 和 FPP @MNP的Zeta电位; (k) OA@MNP的 HRTEM 图像;(l) OA@MNP的 SAED 图像
02
以表面修饰mPEG-PEI的MNPs (mPP@MNPs) 为对照，FPP@MNPs的细胞摄取效率明显提高（颗粒均含有FITC标记）。

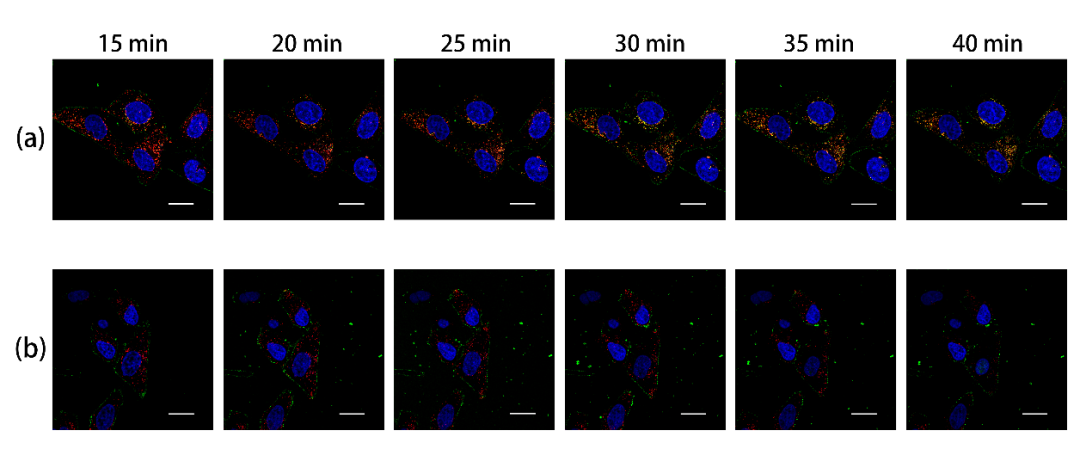

图2. 共聚焦显微镜拍摄HeLa细胞摄取 (a) FPP@MNPs；(b) mPEG-PEI@MNPs。蓝色荧光为细胞核，红色荧光为溶酶体，绿色荧光为FITC标记的纳米颗粒。（标尺= 20μm）
03
随后作者采用绿色荧光标记的siRNA阴性对照（FAM-siRNA NC），通过流式细胞术检测Lipo3000转染HeLa细胞作为对照，分别采用0.25 μg、0.5μg、0.75μg、1.0μg的FPP@MNPs在有外部磁场增强（mag+）或无磁场（mag-）的条件下转染HeLa细胞，并检测转染效率。结果表明外部磁场可以有效提高转染效率，采用0.5μg、0.75μg、1.0μg的FPP@MNPs用于转染，效率均高于90%。转染后细胞的平均荧光强度（MFI）同样有显著提高，表明外部磁场的作用不仅可以提高转染效率，而且可以增加转染入细胞的siRNA含量。

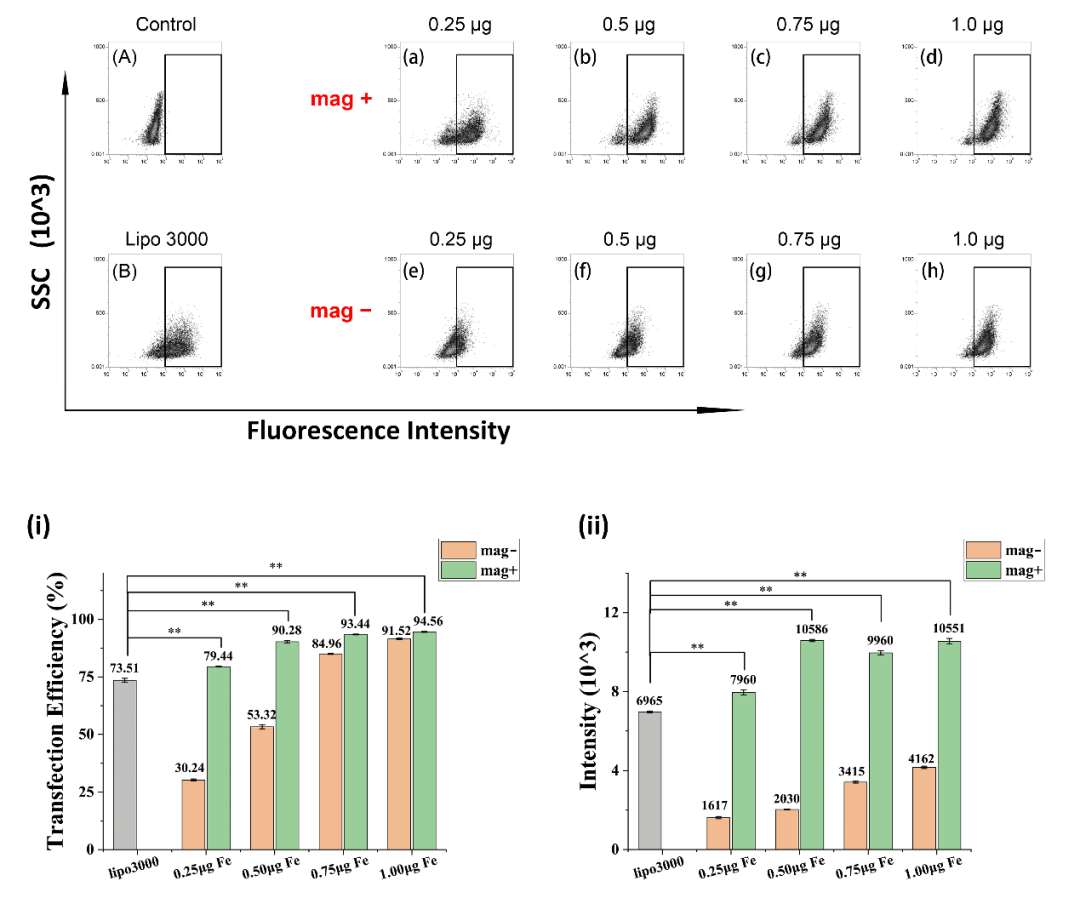

图3.流式细胞术检测转染效率。（A）对照 (B) Lipo 3000 转染 (a-d) 40 pmol FAM-siRNA 与 0.25μg、0.5μg、0.75μg 或 1.0μg FPP@MNPs，磁场增强转染 (mag +)。(e-h) 40 pmol FAM-siRNA 与FPP@MNPs (mag-)。(i) Lipo3000、mag + 和 mag- 的转染效率。(ii)转染后的平均荧光强度
04
采用FPP@MNPs，分别转染三条可敲低CXCR4的siRNA（序列R1~R3），并转染4T1细胞，通过流式细胞仪检测转染24 h或48 h后CXCR4的表达。
结果表明，转染24 h后，与阴性对照组相比，R2、R3组CXCR4表达下降，而R1组CXCR4表达升高。48 h后，与转染24 h的细胞相比，R1、R2和R3组CXCR4的表达降低。但R1的敲低效率仍低于R2或R3。CXCR4敲低率随着转染细胞的培养时间从24 h增加到 48 h而增加。三个siRNA序列（R1、R2、R3）的效率相比，R1的效果较差，R2与R3的差异不显著。

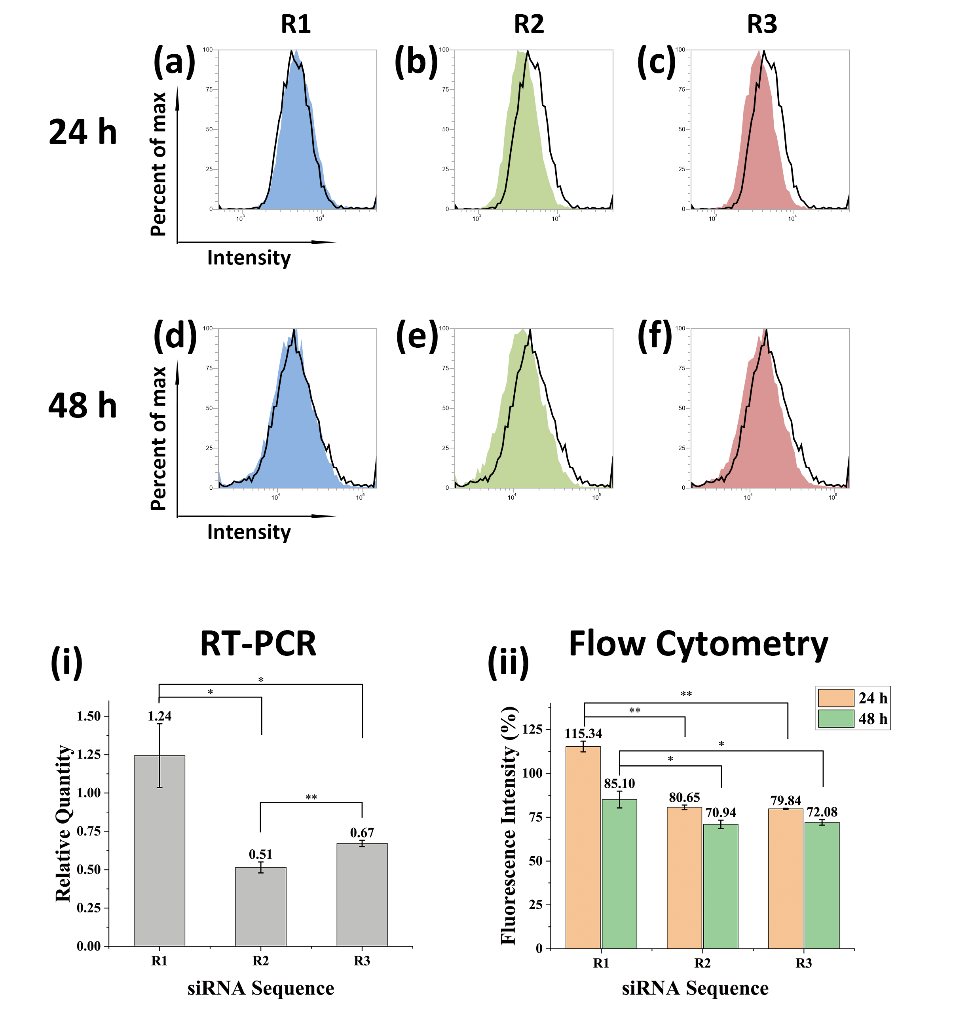

图4. 流式细胞术检测4T1细胞CXCR4表达（以阴性对照为基准归一化处理相对表达量）（a-c）转染后 24 小时的荧光强度;（d-f）转染后 48 小时的荧光强度; CXCR4由Cy5标记的抗体检测，黑线峰为阴性对照; (i) RT-PCR 检测CXCR4 mRNA;(ii) 流式细胞术检测CXCR4 表达的相对量
这项研究中，作者开发了一种磁性氟化siRNA载体FPP@MNPs，该载体在常规剂量下对细胞的毒性较小，结果表明氟化是克服“PEG困境”并提高细胞摄取效率的有效策略，FPP@MNPs可以达到90%以上的转染效率。尤其是少量的FPP@MNPs，也可以通过外部磁场进一步提高转染效率。体外实验证实，该载体在不同细胞上具有通用性，并在4T1乳腺癌细胞系上验证了CXCR4表达的敲低。
.
参考文献:
[1] Cao, Y.; Zhang, S.; Ma, M.; Zhang, Y. Fluorinated PEG-PEI Coated Magnetic Nanoparticles for siRNA Delivery and CXCR4 Knockdown. Nanomaterials 2022, 12, 1692.
.
Hot News
/
相关推荐
2023
-
10
-
26
点击次数:
53
北京时间10月2日17点48分，瑞典卡罗琳医学院宣布，将诺贝尔生理学或医学奖授予匈牙利科学家卡塔琳·卡里科和美国科学家德鲁·魏斯曼，以表彰他们在核苷碱基修饰方面的发现，使得针对肆虐全球的新冠病毒的mRNA疫苗得以成功开发。mRNA技术运用到药物（或疫苗），就是把带有遗传信息、指导蛋白质合成的“中间分子”拿出来，使机体有目的性的合成蛋白质。但很多研究证明，要想在体外制备mRNA，...
2023
-
09
-
11
点击次数:
43
2023年9月6-8日，第二十届北京分析测试学术报告会暨展览会（简称BCEIA2023）在北京·中国国际展览中心（顺义馆）隆重召开。9月6日下午，医疗器械产业创新与产教融合发展论坛在南登录大厅-学术会议区E-311成功召开，吸引了来自医学界、学术界、产业界的众多专家齐聚一堂，共同探讨行业发展，聚焦医工结合、多学科交叉融合、科技创新成果转化，进一步推动了我国医疗器械产业创新及产教融合高质量...
2019
-
08
-
29
点击次数:
161
东纳生物打造微纳米材料定制服务平台完美解决方案助力客户创新 东纳生物 三大创新研发与服务平台功能微纳米材料因其丰富的光、电、磁学特性和良好的生物相容性，在体外诊断、分子影像、疾病治疗等生物医学领域有广泛的应用。东纳生物在多年研发积累以及产业化应用的过程中，围绕微纳米材料技术成功建成三大创新研发平台及应用解决方案，将为广大客户提供优质的生物医学微纳米材料产品、科研定制服务以及医疗产品研发服...
