Nat. Commun. 活性自增强的普鲁士蓝纳米酶催化机制研究
日期：
2024-07-27
浏览次数:
36
Nat. Commun. 活性自增强
的普鲁士蓝纳米酶催化机制研究
催化机制研究是纳米酶理性设计和应用的基础，相较于活性中心明确可调的单原子纳米酶，阐明组分及结构复杂的传统纳米酶催化机制具有极大挑战性。自张宇课题组发现普鲁士蓝纳米颗粒具有多酶活性以来，普鲁士蓝纳米酶（PBNZ）已被广泛应用于各个领域。尽管课题组此前初步提出了基于氧化还原电位匹配的电子转移机制来解释PBNZ的催化过程，但其具体催化机制仍需通过实验证据和理论计算来进一步明确。
为了阐明PBNZ催化机制，该工作基于长时程催化策略研究了PBNZ在催化过程中的酶活性变化及表面结构转变。实验表明，催化回收的PBNZ酶活性略有提升，H2O2使得PBNZ表面Fe价态升高、含氧基团增加。能带分析和理论计算共同表明，PBNZ表面的不可逆预氧化过程活化了催化过程中基于PBNZ价/导带的电子转移双路径（图1），从而增强了PBNZ的类酶活性。

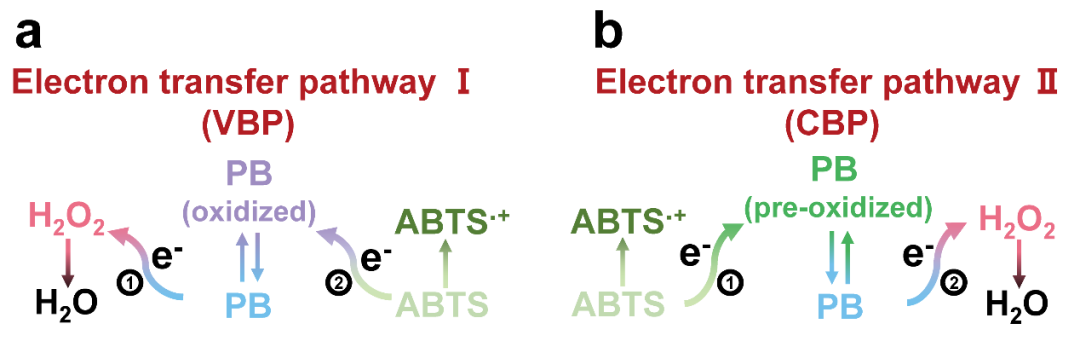

图1 基于PBNZ价带（VBP）和导带（CBP）的类酶催化电子转移双路径

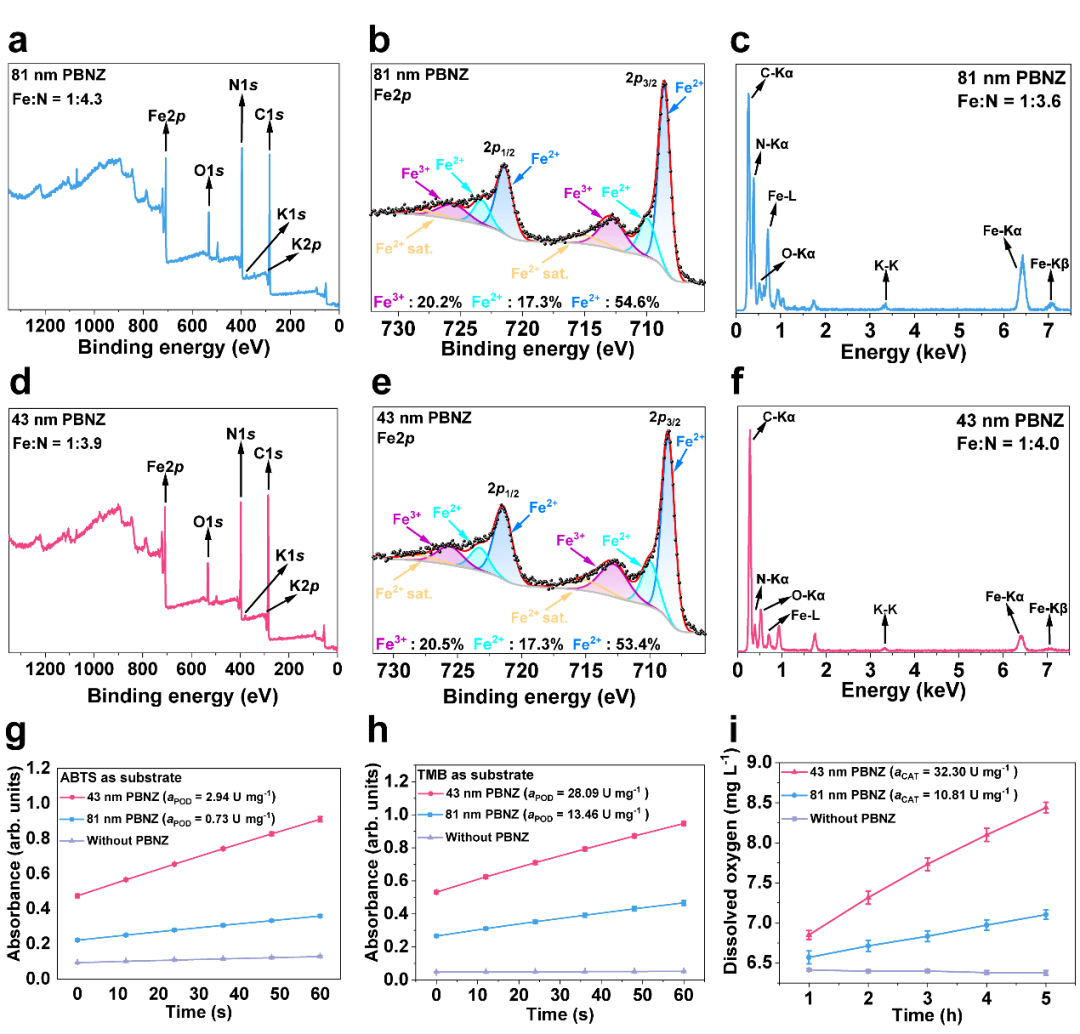

图2 PBNZ表面理化性质表征
如图2所示，81 nm和41 nm PBNZ表面含有大量C配位Fe2+、少量N配位Fe2+及少量N配位Fe3+，此外41 nm PBNZ因其较大的比表面积而具有较高的类过氧化物酶(POD)活性和类过氧化氢酶（CAT）活性。 ------

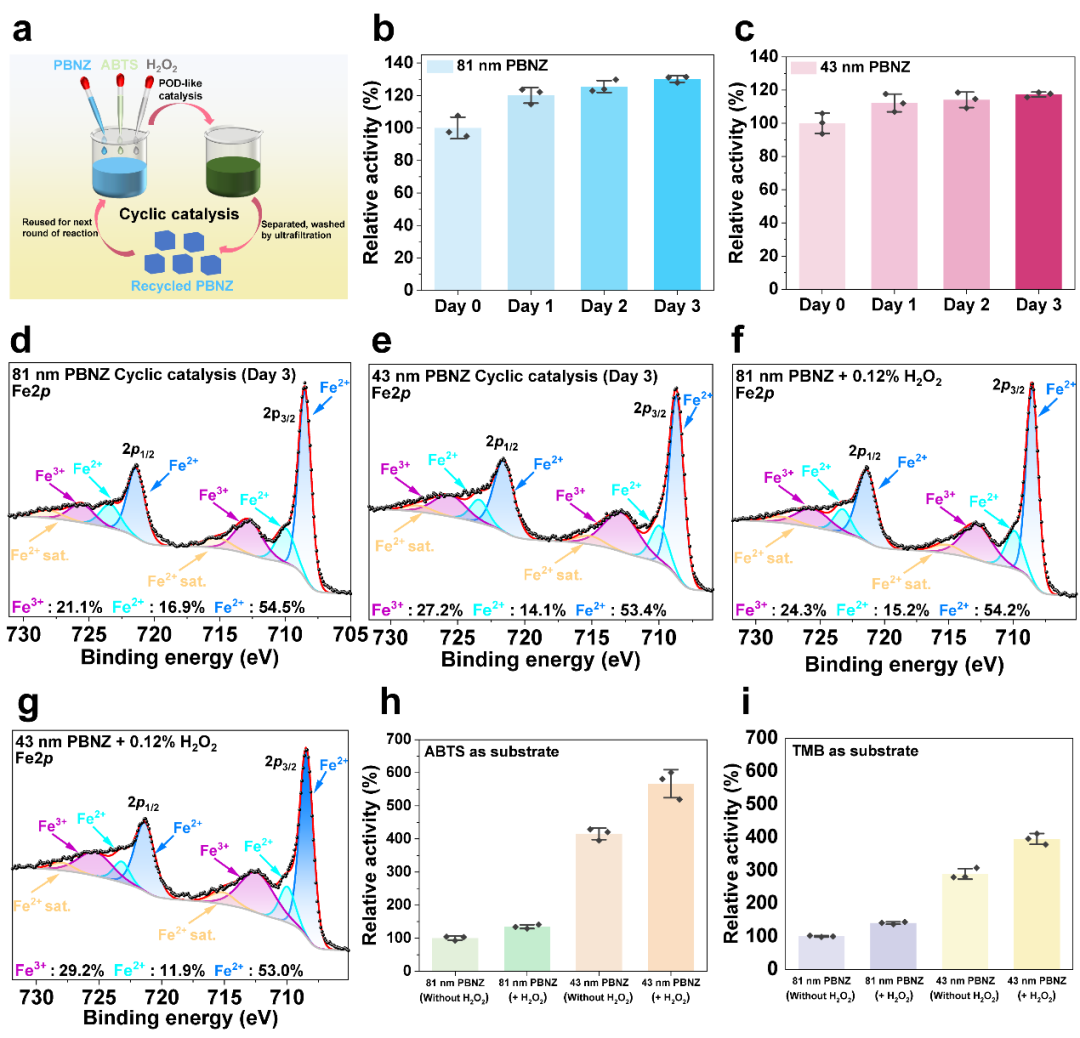

图3 POD长时程催化回收的PBNZ理化性质表征
如图3所示，在经历长达72小时的POD类酶催化反应后，回收的PBNZ催化活性不仅没有减弱，反而略有增强。该现象与课题组此前报道的酶活性消耗的Fe3O4纳米酶相异，预示着PBNZ与Fe3O4所不同的催化机制。实验表明，H2O2对PBNZ的氧化作用可提升其表面Fe3+含量并增强其POD类酶活性。 ------

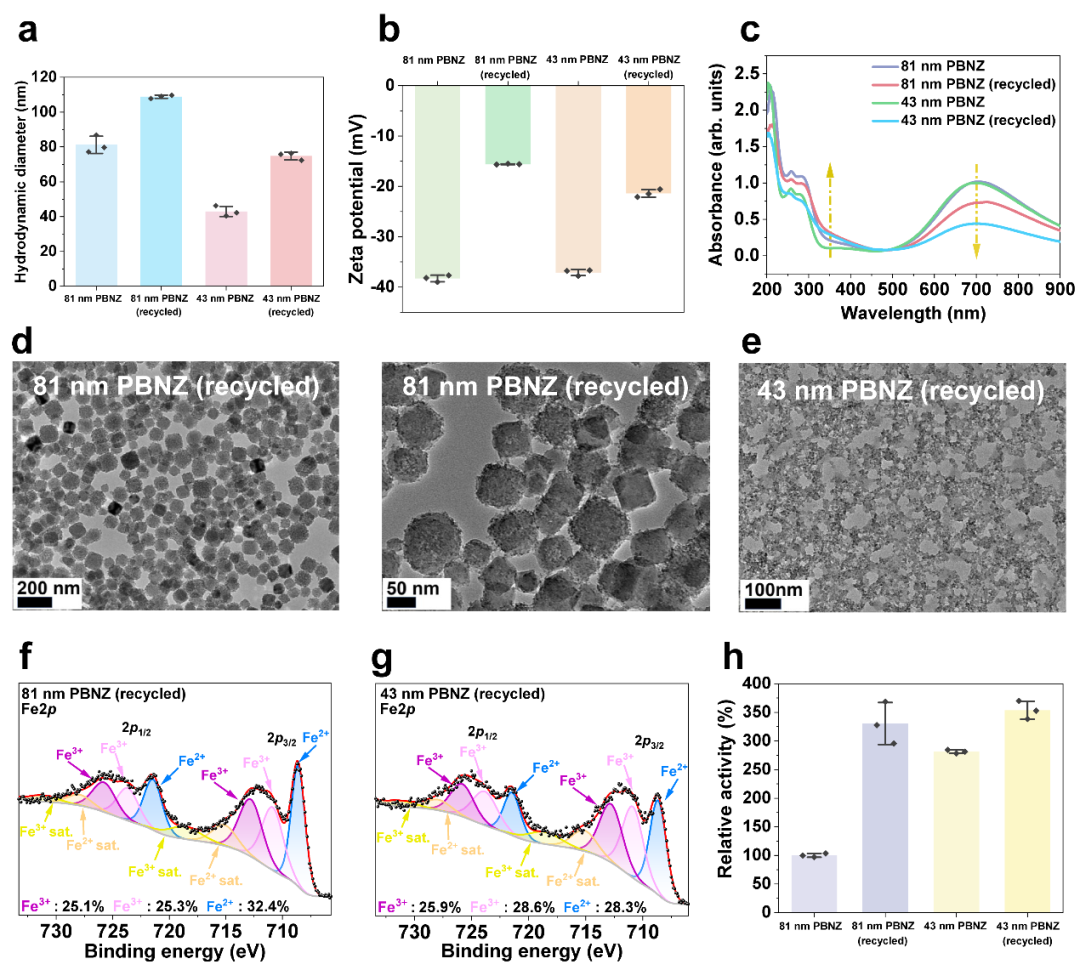

图4 CAT长时程催化回收的PBNZ理化性质表征
如图4所示，与POD长时程催化结果类似，在经历24小时CAT类酶催化反应后，回收的PBNZ催化活性增强，H2O2对PBNZ的氧化作用提升了表面Fe3+含量、增加了颗粒表面粗糙程度进而增强了其CAT类酶活性。 ------

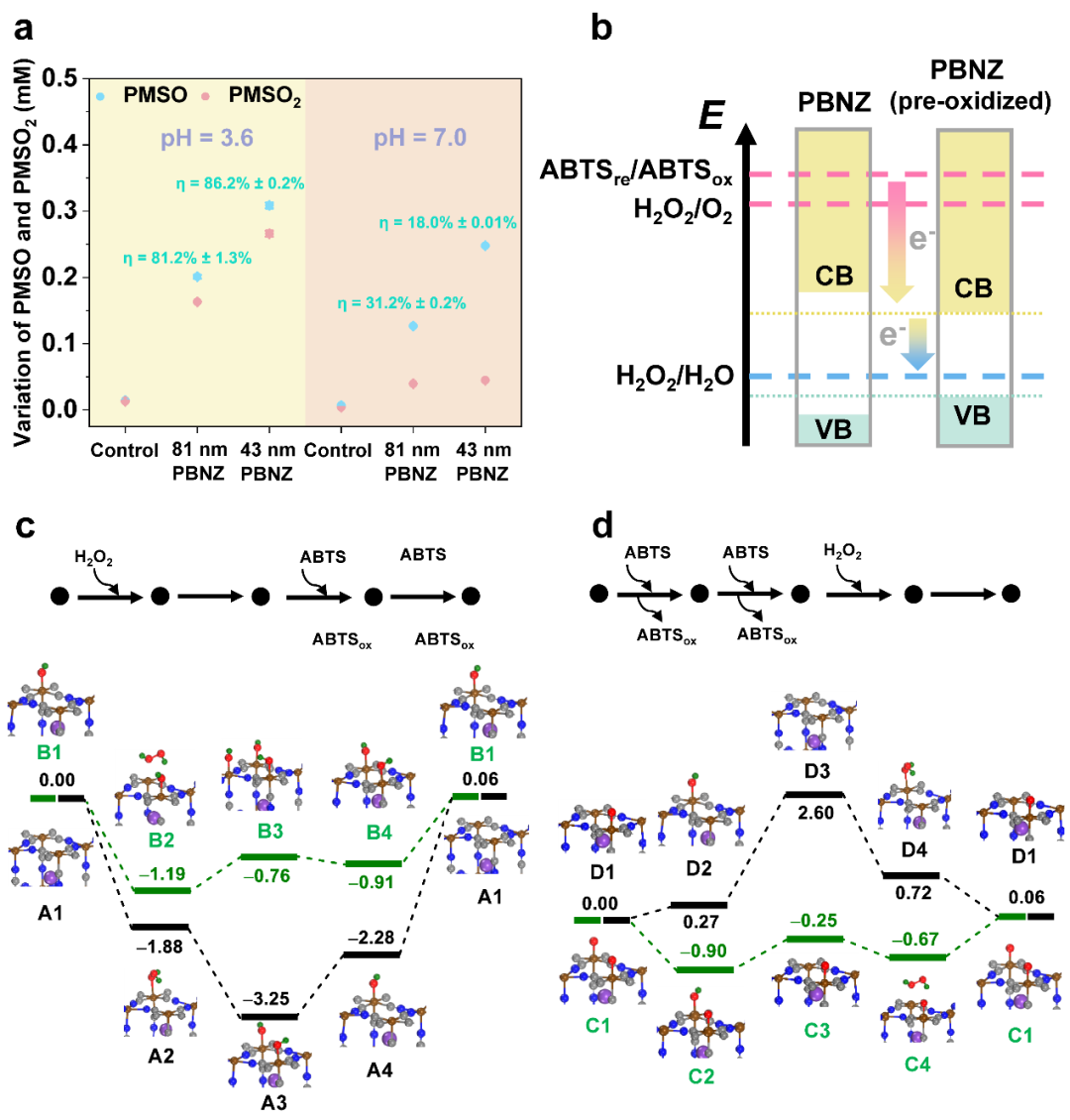

图5 PBNZ催化机制研究
如图5所示，实验表明Fe-O、Fe-OH结构在PBNZ催化过程中发挥重要作用。H2O2的不可逆预氧化使得PBNZ光学带隙窄化、对氧原子/羟基的吸附能力适中，进而促进了基于导/价带机制的电子转移双路径，最终提升了PBNZ的类酶活性。
该研究验证了PBNZ较强的催化可持续性并发现了PBNZ“催化自增强”的特性。实验和理论计算共同表明，PBNZ类酶催化过程中的电子转移由导/价带双路径介导，且其表面的不可逆预氧化对电子转移具有较大的促进作用。该工作以“Elucidating the catalytic mechanism of Prussian Blue nanozymes with self-increasing catalytic activity”为题发表在Nature Communications，东南大学生物科学与医学工程学院博士生封开政为本论文的第一作者，东南大学张宇教授、马明教授和国家纳米科学中心高兴发教授为论文的共同通讯作者。
-END-
Hot News
/
相关推荐
2023
-
10
-
26
点击次数:
85
北京时间10月2日17点48分，瑞典卡罗琳医学院宣布，将诺贝尔生理学或医学奖授予匈牙利科学家卡塔琳·卡里科和美国科学家德鲁·魏斯曼，以表彰他们在核苷碱基修饰方面的发现，使得针对肆虐全球的新冠病毒的mRNA疫苗得以成功开发。mRNA技术运用到药物（或疫苗），就是把带有遗传信息、指导蛋白质合成的“中间分子”拿出来，使机体有目的性的合成蛋白质。但很多研究证明，要想在体外制备mRNA，...
2023
-
09
-
11
点击次数:
51
2023年9月6-8日，第二十届北京分析测试学术报告会暨展览会（简称BCEIA2023）在北京·中国国际展览中心（顺义馆）隆重召开。9月6日下午，医疗器械产业创新与产教融合发展论坛在南登录大厅-学术会议区E-311成功召开，吸引了来自医学界、学术界、产业界的众多专家齐聚一堂，共同探讨行业发展，聚焦医工结合、多学科交叉融合、科技创新成果转化，进一步推动了我国医疗器械产业创新及产教融合高质量...
2019
-
08
-
29
点击次数:
175
东纳生物打造微纳米材料定制服务平台完美解决方案助力客户创新 东纳生物 三大创新研发与服务平台功能微纳米材料因其丰富的光、电、磁学特性和良好的生物相容性，在体外诊断、分子影像、疾病治疗等生物医学领域有广泛的应用。东纳生物在多年研发积累以及产业化应用的过程中，围绕微纳米材料技术成功建成三大创新研发平台及应用解决方案，将为广大客户提供优质的生物医学微纳米材料产品、科研定制服务以及医疗产品研发服...
